كربيد التنغستن رود مزدوج هول اللولب

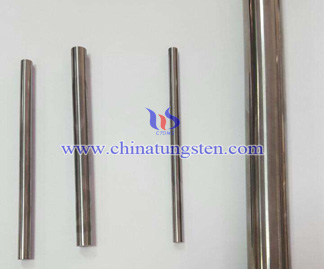

كربيد التنغستن رود مزدوج هول اللولب صور

كربيد التنغستن رود الحلزون المزدوج هول (انقر للتكبير)

تمثيل نموذج: ΦD × 2Φd × × TKΦ LB (L يمثل طول، B يمثل الحلزون زاوية 30 درجة، هو يفضل A، C، D: على التوالي 15 ° 40 ° 45 °)

القطر الخارجي (مم) تول (مم) حجم ثقب (ملم) التسامح ثقب (ملم) تباعد ثقب (ملم) ثقب التسامح تباعد (مم) الانحراف ثقب (ملم) رمية (ملم) التسامح زاوية
Φ6.3 0~+0.3 0.7 ±0.10 2.6 -0.40 0.15 32.65 -3.0~+3.0 15°±0.5°
30°±0.5°
45°±0.5°
60°±0.5°
Φ8.3 1.0 ±0.15 4.0 -0.40 0.15 43.53 -4.5~+4.5
Φ10.3 1.4 ±0.15 4.8 -0.60 0.20 54.41 -4.5~+4.5
Φ12.3 0~+0.4 1.4 ±0.20 6.25 -0.80 0.30 65.30 -7.0~+7.0
Φ14.3 1.75 ±0.20 7.1 -1.0 0.37 76.18 -7.0~+7.0
Φ16.3 1.75 ±0.20 8.3 -1.0 0.40 87.06 -7.0~+7.0
Φ18.3 0~+0.5 2.0 ±0.25 9.55 -1.0 0.50 97.95 -7.5~+7.5
Φ20.3 2.0 ±0.25 10.40 -1.0 0.50 108.83 -7.5~+7.5
